产品名称：按键调光调色温器
产品型号：WN24PV2
日期：2020 年 02 月 29 日
1. 产品描述
a) 主要应用于输出电压为 12VDC 到 24VDC，负载是接恒压 LED 灯。
b) 额定输入电压：12-24VDC；
c) 额定最大功率：48W；
d) 待机功耗：≦3mW 在输入电压 DC24V；
e) 有断电记忆功能。
f) 没频闪现象；
g) 无噪音；
h) 调光范围可以从４%到 100%；
i) 连接轻触按键（WN554/WN665/WN332）实现 ON/OFF 和调光调色温功能；
j) 单按键无级调光无级调色温。
2. 使用说明
a) 将棕色电子线接输入电源正极，蓝色电子线接输入电源负极；
b) 将棕色电子线接 2 组 LED 负载正极，黑色电子线接 LED 负载 1 负极，白（或黄）色电子 线接 LED 负载 2 负极；
c) 将白色（黄色）电子线接按键开关（WN554，WN665 或 WN332）；
d) 短按（0.8 秒以内）是 ON/OFF 功能，长按（大于 0.8 秒）是调光功能；
e) 在已开灯的情况下，连续按 2 次进入调色温状态，停止 5 秒以上没有操作自动退出调色 温状态；
f) 长按调光到最亮或最暗位置时，只有松手再次长按才能调光；
g) 每次调光或调色温的方向是上一次调光或调色温的反方向。松开手，灯光亮度或色温停在 松手的位置亮度；
h) 电源不断电的情况下，短按关灯，下一次短按开灯，或者电源断开电再次通电，记忆灯光 亮度和色温，自动恢复关灯时状态；
i) 在短按关灯后的情况下，直接长按，输出从最小亮度（功率）开始往最大亮度变化；
3. 产品尺寸
30mm×19mm×6mm（长、宽、厚）

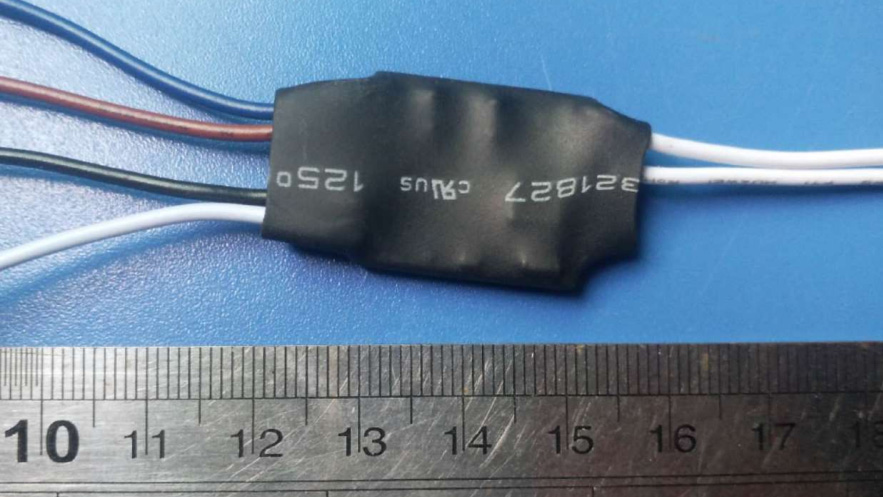

4. 产品 PCBA 图


WN554

WN665

WN332
