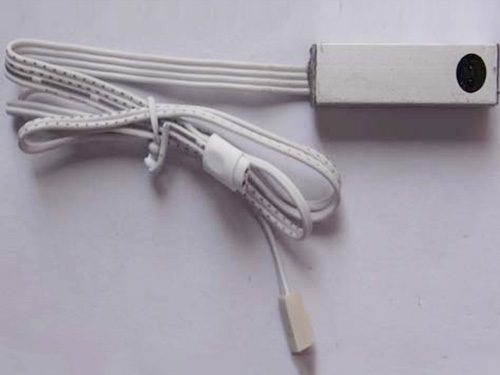

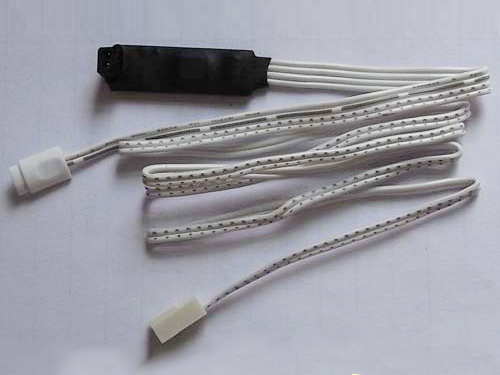

产品名称：红外感应电子开关
产品型号：WN12IR02
日期：2013年06月03
1.产品描述
(1)额定输入：12‐24VDC。
(2)额定功率：输12‐24VDC,输出最大电流3A。
(3)效率：≧95%在额定输入电压满负载。
(4)待机功耗：≦0.23W在额定输入电压。
(5)本产品主要应用于输出电压为12VDC到24VDC，输出电流最大为1.25A的LED灯串
2.使用说明
(1)将输出端与LED负载连接好，输入端与DC供电电源连接好。
(2)将感应头安装在合适的位置
(3)当距离感应头正面约4‐10cm以内有物体遮挡LED灯灭，物体移去LED亮。

输入电压（V）	12V	24V	VDC
输入电流	1000	1250	mA
输出电压	11.5	23.7	VDC
输出电流（最大时）	1200	1230	mA
效率	95	97	%

4.产品尺寸
48mm×12mm×10mm（长、宽、高）
5.产品PCBA图
