产品名称：触摸开关/触摸调光器
产品型号：WN24V3ATD/WN24V3AT
1.产品描述
　　a)额定输入电压：WN24V3AT----12-50VDC；WN24V3ATD------12-24VDC。
　　b)额定功率：3A；
　　c)效率：≧96%在额定输入电压满负载。
　　d)待机功耗：≦0.1W（在输入电压12VDC）。
　　e)恒压灯具或灯带ON/OFF+PWM调光。
　　f)可以用在镜灯,衣柜灯,台灯，落地灯等。

序号	型号	是否有断电记忆功能	是否有调光功能
1	WN24V3AT	否	否(ON/OFF)
2	WN24V3ATD	否	有(PWM调光)

2.使用说明

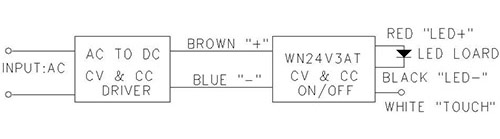

　　a)WN24V3AT：输入接在恒压电源或恒流电源的输出端，输出接在恒压灯带或恒流灯串输入端。
　　b)WN24V3ATD：输入接在恒压电源的输出端，输出接在恒压灯带输入端。
　　c)电子线依顺序:棕色电子线接电源正极，蓝色电子线接电源负极；红色电子线接LED灯正极;黑色电子线接LED灯负极;白色电子线接触摸点。
　　d)外接电子线长10cm（也可依客户要求定制）。
　　e)将WN24V3AWT/WN24V3ATD背面可背3M双面胶或发泡胶，沾贴在所需要的合适位置或用其它用于固定之用的胶固定在所需位置。
　　f)短触摸（≤1秒）:开关功能：
　　g)长触摸（>1秒）:调光功能（WN24V3ATD）
　　i.最暗到最亮（或最亮到最暗）时间约是3.5秒。
　　ii.亮度记忆功能：短触摸开灯自动恢复上一次短触摸关灯的亮度。
　　iii.长触摸调光到最亮或最暗位置时，只有松手再次长触摸才能调光。
　　iv.每次长触摸调光的方向是上一次的反方向。
　　v.关灯的情况下，直接长按，输出从最小亮度开始往最大亮度变化。
　　h)触摸灵敏度如下表中1级:（可依客户需要调整）

Sensibility 灵敏度级别	GLASS(UNCOATED) 玻璃（无涂层）	ACRYLIC 丙烯酸(亚克力)	FIBERBOARD(MDF) 纤维板	AIR/空气
0	15mm	10mm	10mm	4mm
1	30mm	15mm	20mm	8mm
2	50mm	25mm	40mm	12mm

3.电气参数测试（输入12VDC）

输入电压（V）	12V	12V	12V
输入电流（A）	0.992	1.952	2.87
输出负载（Ω）	12	6.0	4.0
输出电压（V）	11.82	11.64	11.55
输出电流（A）	0.983	1.948	1.55
效率（%）	97.6	96.8	96.3

4.产品尺寸本体：51mm×21mm×11mm（长、宽、厚）
5.产品外观图
