产品名称：红外感应调光器
产品型号：WN12IR01
日期：2015年15月19日
1. 产品描述
a) 额定输入：8‐60VDC。
b) 额定功率：输8‐60VDC,输出最大电流2A。
c) 效率：≧95%在额定输入电压满负载。
d) 待机功耗：≦0.23W在额定输入电压。
e) 本产品主要应用于输出电压为12VDC到24VDC，输出电流最大为2A的LED恒压灯带调光。
2. 使用说明
a) 输出端红线和黑线分别与LED负载的"+"极和"‐"极连接。
b) 输入端棕线和蓝线分别与电源的"+"极和"‐"极连接。
c) 将感应头(WN130或WN140)安装在合适的位置。
d) 感应距离：距离感应头正面约4‐15cm。
e) 短遮挡是ON/OFF功能，长遮挡是调光功能。
f) 单方向调光：长遮挡到最亮或最暗时调光停止。
g) 可设置为只有ON/OFF功能，可以用在恒压或恒流LED驱动的二次侧作为开关。
h) 当用在恒流LED驱动的二次侧时只能NO/OFF，不能调光。
3. 电气参数

输入电压（V）	12V	24V	VDC
输入电流	1000	1250	mA
输出电压	11.5	23.7	VDC
输出电流	1200	1230	mA
效率	95	97	%

4. 产品尺寸
48mm×12mm×10mm（长、宽、高）

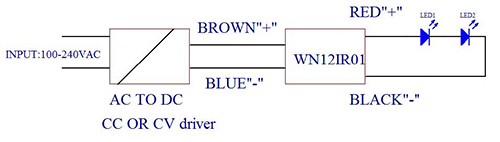

5.接线图
