产品名称:触摸恒流调光器
产品型号:WN36TDA/B/C
日期:2021年03月22日
1. 产品描述
a) 主要应用于输出电压为12VDC到36VDC,输出电流可设定范围是:1200mA-1800mA。
b) 额定输入电压:12-36VDC;
c) 额定最大功率:65W,输出8-33VDC。
d) 有断电记忆功能;
e) 没有可视频闪现象,可以用相机或摄影机照相或摄影没有水纹现象;
f) 调光范围可以从4% 到 100%。
g) A模式:无级不循环调光;
h) B模式: 3段大到小调光,0%-100%-60%-30%;
i) C模式: 3段小到大调光,0%-30%-60%-100%。
2. 使用说明
a) 将红色电子线接LED负载正极,黑色电子线接LED负载负极;
b) 将棕色电子线接输入电源正极,蓝色电子线接输入电源负极;
c) 输入电压要比输出负载电压高3V以上,产品才能正常恒流工作;
d) 短摸( 0.8秒以内)是ON/OFF功能或分段调光。
e) 无级调光模式:长按(大于0.8秒)是调光功能;长按调光到最亮或最暗位置时,只有松手再次长按才能调光。每次调光的方向是上一次调光的反方向。
f) 电源断电后再通电,自动恢复断电前的亮度。
3. 待机功耗
输入电压
|
12VDC |
24VDC |
36VDC
|
待机电流 |
0.45mA |
0.45mA |
0.45mA |
待机功耗
|
5.4mW
|
10.8mW |
16.2mW |
4. 产品尺寸
65mm × 16mm × 9mm (长、宽、厚)

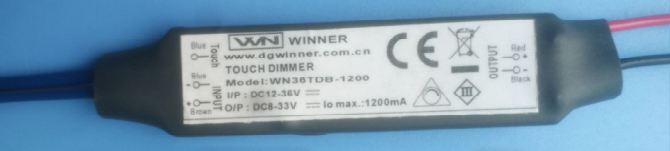

5.产品图
