产品名称：镜灯触摸恒流调光器
产品型号：WN1224WT03
1.产品描述
　　(1)额定输入：WN1224WT03------12-24VDC。
　　(2)额定功率：WN1224WT03------最大恒流输出1.1A
　　(3)效率：≧90%在输入电压12VDC满负载。
　　(4)待机功耗：≦0.28W在输入12VDC，指示灯亮状态。
　　(5)可以用在镜灯,台灯等。
2.使用说明
　　a)接在恒压电源的二次侧。
　　b)电子线依顺序:棕色电子线接电源正极，蓝色电子线接电源负极；红色电子线接LED灯具正极;黑色电子线接LED灯具负极。
　　c)外接电子线长10cm。
　　d)将WN1224WT03背面的双面胶撕掉，沾贴在需要触摸的合适位置或用镙丝通过两个耳朵固定。
　　e)输出LED灯串电压要比输入电压低2V以上。
　　f)短触摸（≤1秒）开关功能：LED灯开关转换；
　　g)亮度记忆功能：短触摸开灯自动恢复上一次短触摸关灯的亮度；
　　h)断电记忆功能：电源断电后，重新上电自动恢复断电前灯亮度；
　　i)长触摸（≥1秒）调光功能：最暗到最亮（或最亮到最暗）时间是3.5秒。
　　j)长触摸调光到最亮或最暗位置时，只有松手再次长触摸才能调光
　　k)在短触摸关灯的情况下，直接长按，输出从最小亮度（功率）开始往最大亮度变化。
　　l)触摸灵敏度如下表中2级:（可依需要调整）

Sensibility/ 灵敏度级别	GLASS(UNCOATED) 玻璃（无涂层）	ACRYLIC 丙烯酸(亚克力)	FIBERBOARD (MDF)/纤维板	AIR/空气
0	15mm	10mm	10mm	4mm
1	30mm	15mm	20mm	8mm
2	50mm	25mm	40mm	12mm

3.电气参数（参考输出LED压降为10V）

负载9.5VLED灯组，1.1A的输出测试数据（最亮状态）
输入电压	12	18	24	VDC
输入电流	904	621	482	mA
输出电压	9.49	9.49	9.49	VDC
输出电流（最大时）	1064	1068	1074	mA
效率	93.1	90.1	88.1	%

4.产品尺寸
　　本体：45mm×33mm×16mm（长、宽、厚）；

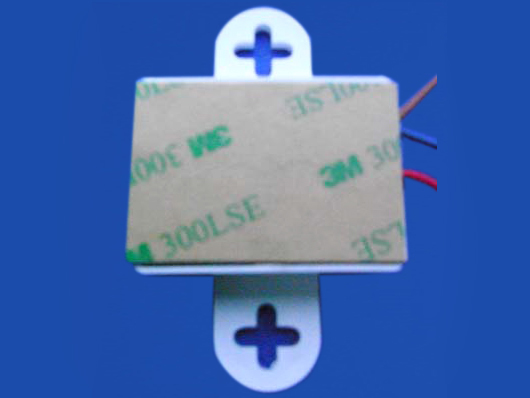

5.产品外观图
