产品名称：触摸电子开关
产品型号：WN3T600/WN12T3A
日期：2014年10月30日
1.产品描述
(1)额定输入：WN3T600------3.3-20VDC；WN12T3A-------10-50VDC。
(2)额定功率：WN3T600------最大输出是600mA；WN12T3A-------最大输出3A
(3)效率：≧96%在额定输入电压满负载。
(4)待机功耗：≦0.05W在额定输入电压。
(5)人体触摸电子开关。
(6)可以用在镜灯或衣柜灯等。
2.使用说明
(1)接在恒压电源或恒流电源的二次侧开关。
(2)电子排线依顺序:红色电子线接电源正极及LED灯带正极;中间灰色电子线接LED灯带负极;边上灰色电子线接电源负极。
(3)电子排线线长52mm。
(4)将WN3T600/WN12T3A背面的双面胶撕掉，沾在需要触摸的合适位置或用其它方式固定。
(5)触摸灵敏度如下表中1级:（可依需要调整）

Sensibility 灵敏度级别	GLASS(UNCOATED) 玻璃（无涂层）	ACRYLIC 丙烯酸(亚克力)	FIBERBOARD (MDF)/纤维板	AIR/空气
0	15mm	10mm	10mm	4mm
1	30mm	15mm	20mm	8mm
2	50mm	25mm	40mm	12mm

(6)短触摸开关：LED灯亮；再次短触摸：LED灭。
3.产品尺寸
28mm×28mm×7mm（长、宽、厚）±1mm

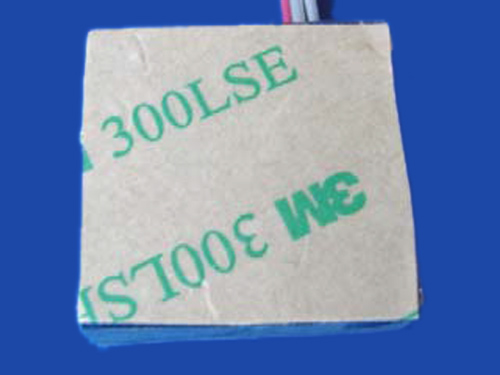

4.产品外观图
